Wärmebilder

s60

Das Smartphone mit dem 6. Sinn

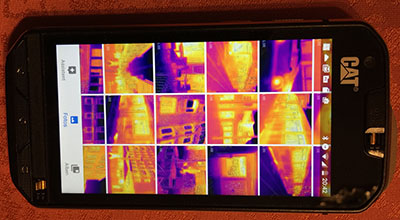

Dies ist ein Smartphone S60 von Caterpillar. Es gibt mittlerweile schon eine verbesserte Version, das S61.

Hä? Caterpillar? Die machen doch Baumaschinen?

Richtig, und die Wärmebildkamera von FLIR, die in diesem Telefon zusätzlich zur normalen Kamera verbaut ist, ist eigentlich auch nicht als Spielzeug gedacht, sondern zur Unterstützung von Bauarbeiten. Und da es auf Baustellen schon mal rustikaler zugeht, ist das S60 stoßfest und wasserdicht. Damit ist es auch unabhängig von der Wärmebildkamera schon mal jedem zu empfehlen, der schon mal ein Android-Telefon geschrottet oder geflutet hat.

ineffizient

Jugendliche sind energie-ineffizient...

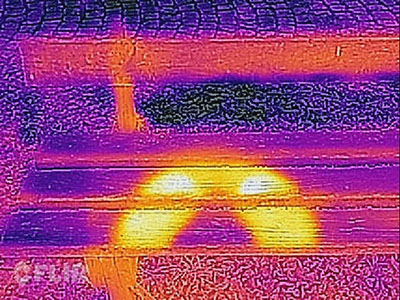

...sie schaufeln den ganzen Tag Unmengen von Essen in sich hinein, und wo bleibt das ganze Zeug? Die Wärmebildkamera bringt es an den Tag! Eine halbe Minute nach dem Aufstehen von der Parkbank ist der Wärme-Abdruck noch deutlich sichtbar. Ein Junge, der auch bei 14°C Wassertemperatur noch in die Ostsee geht, hat eben einen hohen Grundumsatz.

Man sieht an diesem Beispiel, dass die aufgenommenen Wärmebilder keine reinen Wärmebilder sind. Vielmehr wird bereits im Telefon das Wärmebild mit dem normalen Kamerabild überlagert. Die Wärmebildkamera hat eine deutlich geringere Auflösung als die normale Kamera.

bruecke

Wärmebrücken entzücken

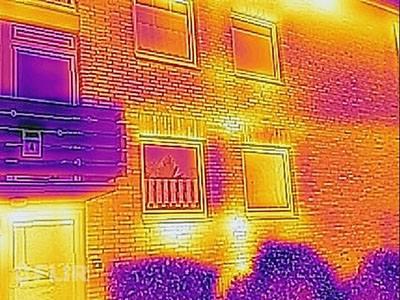

Man kennt es von der Energieberatung: Durch Thermografie mit einer Profi-Wärmebildkamera kann man ausfindig machen, wo das eigene Haus die größten Wärmelecks aufweist. Hier kann man schon mit der einfachen FLIR-Kamera im S60 die Betondecken und tragenden Wände des Hauses erkennen. Also ist die Fassade nicht besonders gut isoliert, und man muss sich auf entsprechende Heizkosten gefasst machen.

autos

Kalle Blomquist, TKKG...

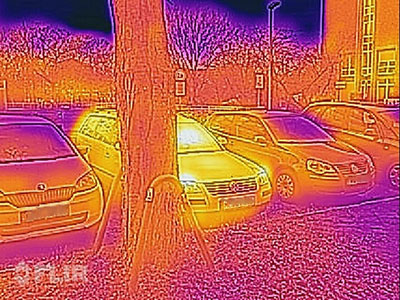

...und andere junge Detektive hätten ihre helle Freude an dem S60-Telefon gehabt. Denn welche Autos schon länger hier stehen und welches Auto zuletzt gekommen ist, bringt die FLIR-Kamera sofort an den Tag.

gas

Wieviel ist noch drin?

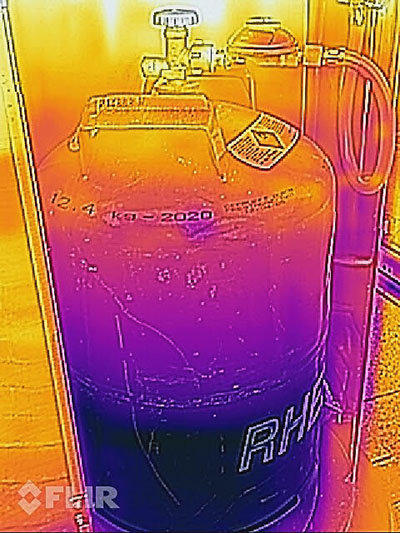

Kommen wir zu einer praktischen Anwendung im Haushalt: Eine Propangasflasche ist üblicherweise aus Metall, so dass man nicht reingucken kann. Woher weiß man jetzt, wieviel noch drin ist und wann eine frische Flasche her muss, damit der Grillabend nicht abrupt endet? Ganz einfach: Während Gas entnommen wird, kann man den Füllstand auf einem Wärmebild sichtbar machen.

Wie funktioniert das? Ich hatte zwar in Physik keine Kuschelnoten, aber etwas ist hängengeblieben: Das Gas in der Flasche ist unter Druck verflüssigt, damit mehr hineinpasst. Das, was oben aus der Flasche rauskommt, ist aber gasförmig. Das Verdampfen des flüssigen Gases kostet Energie wie das Verdampfen von Wasser auf dem Herd auch. Und diese Energie wird hier nicht vom Herd geliefert. Die einzige Energiequelle ist das flüssige Gas, und wenn ihm Energie entnommen wird, wird es kälter. Der dunkle Bereich im unteren Teil der Flasche ist also noch mit flüssigem Gas gefüllt.

fussboden

Kann man hier bohren?

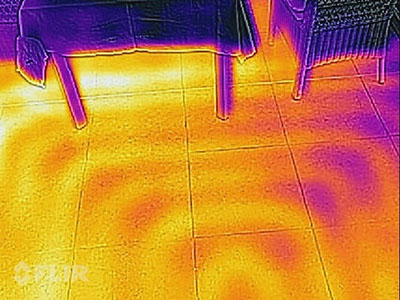

Noch eine praktische Anwendung: Ist in diesem Fußboden eine Fußbodenheizung, und wenn ja, wo? Die FLIR-Kamera bringt es an den Tag und ermöglicht es, Bereiche ausfindig zu machen, in denen man ohne Beschädigung der Fußbodenheizung ein Loch in den Fußboden bohren kann.

anger

Was mischt sich hier?

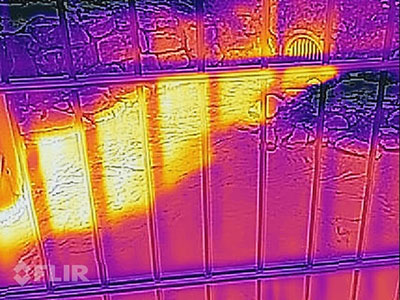

Wie schon auf der Seite über Angermund erwähnt, leitet das Klärwerk Ratingen sein Arbeitsergebnis in die Anger ein. Hier sieht man, dass dieses Arbeitsergebnis wärmer ist als das Flusswasser. Der Unterschied verschwindet erst, wenn sich das zugegebene Wasser mit dem Flusswasser hinreichend durchmischt hat.

kunst

Vergängliche Kunst

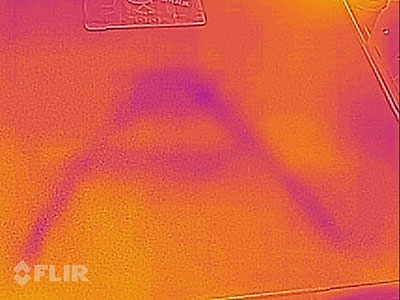

Man kann eine neue Art von Kunstwerk erzeugen, die mit dem bloßen Auge gar nicht und mit der FLIR-Kamera nur für kurze Zeit sichtbar ist. Das im Bild gezeigte "A" wurde mit einem Kühlakku auf die Küchen-Arbeitsplatte "gemalt".

kern

Jugendlicher Kern

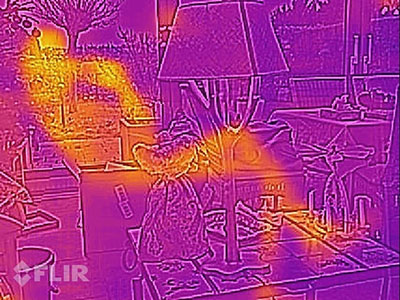

Und zu guter Letzt ist es mir gelungen, meinen jugendlichen Kern direkt sichtbar zu machen! Seine Wärmestrahlung wird von einer modernen wärmedämmenden Energiespar-Fensterscheibe reflektiert - direkt hinein ins Objektiv der FLIR-Kamera.
